Eri sovellusskenaarioissa,nopea lautaSuunnittelun on sovittava tiiviisti sen ydintoimintoihin ja fyysisiin rajoituksiin, mikä osoittaa ilmeisen eriytetyn painopisteen. Järjestelmän hermokeskuksena taustalevy kantaa raskaan vastuun monien tytärkorttien yhdistämisestä ja nopean tiedonvaihdon toteuttamisesta. Tämän tyyppisen nopean levyn suunnittelun keskeinen haaste on ylittää signaalin eheysongelmat, jotka johtuvat erittäin tiheyden yhdistämisestä. Siinä korostetaan erityistä korostavaa tiukkaa impedanssinhallintaa vastaamaan nopeaa signaalikanavia, ja sillä on melkein ankarat vaatimukset liittimien valinta-, asettelu- ja takaporausprosessissa. Heijastus ja ylikuormitus on minimoitava tietojen luotettavuuden ja kellon synkronoinnin varmistamiseksi pitkän matkan siirron aikana. Samanaikaisesti taustatason valtava fysikaalinen koko ja monimutkainen pinoamisrakenne esitti myös ainutlaatuiset vaatimukset lämmön hajoamiselle ja mekaaniselle lujuudelle.
Linjakorttien (tai käyntikorttien) kohdalla niiden nopea lauta on suoraan vastuussa signaalien siirrosta, käsittelystä ja edelleenlähetyksestä. Tämäntyyppinen suunnittelu keskittyy signaalien lähetyspolun optimoimiseen rajapinnoista prosessointuihin. Nopeuslevyjen on asetettava varovasti nopea erilainen paripariviiva, ohjattava tarkasti niiden yhtäpituus, yhtä suuri etäisyys ja etäisyys symbolien välisten häiriöiden ja signaalin vääristymien minimoimiseksi ja tietojen uskollisuus korkeilla taajuuksilla (kuten 25G+). Tehon eheys ja matalan kohinan virtalähde ovat toinen avain, ja nopean sirujen on tarjottava erittäin "puhdas" energialähde optimoidun pinoamisen, suuren määrän erotuskondensaattorien ja mahdollisten jaetujen voimakerrosten avulla. Lisäksi lämmön hajoamisen tiheys on yleensä korkeampi ja jäähdytyselementti tai jopa kanavan suunnittelu vaaditaan.

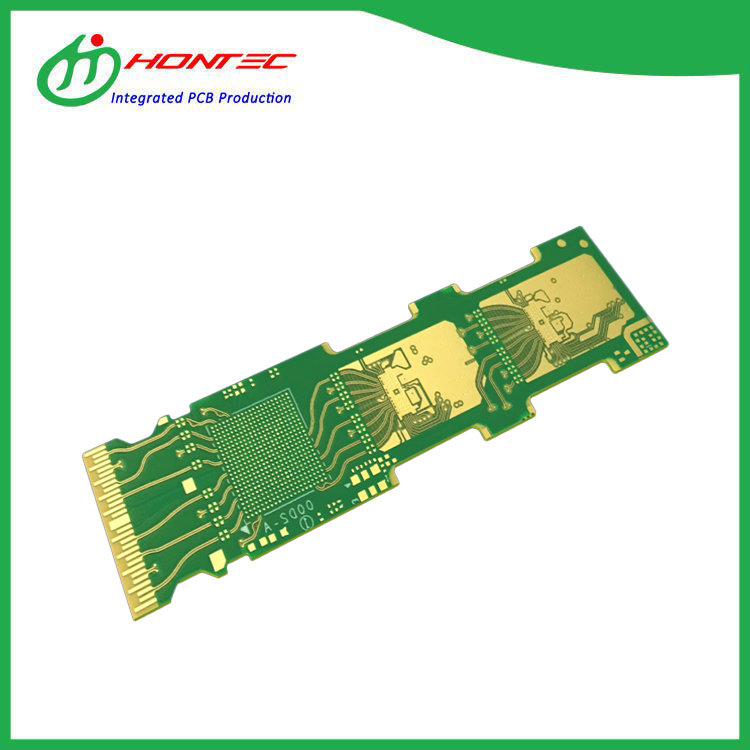

Mitä optisiin moduuleihin,suurnopeuslaudatNiiden sisällä huomaa, Suunnittelun ensisijainen painopiste on voimakkaasti pakattu lopulliseen tasapainoon äärimmäisen miniatyrisoinnin ja korkeataajuisen suorituskyvyn välillä. Nopeuslevyjen alue on erittäin kallis, johdotuskerrosten lukumäärä on rajoitettu ja RF-suunnittelukonsepti on laajalti lainattu. On tarpeen simuloida ja optimoida mikroliusko/stripline-rakenne, kiinnittää erityistä huomiota korkeataajuiseen ihovaikutukseen ja dielektrisiin häviöihin ja käyttää taitavasti sekoitettuja substraattimateriaaleja (kuten FR4 yhdistettynä Rogersin kanssa) tiukat asetushäviöiden ja palujen menetysindikaattorien. Sen suunnittelun on myös ratkaistava sähkömagneettinen yhteensopivuusongelma nopean sirujen, käyttöpiirien ja laserien/ilmaisimien välillä erittäin lyhyillä kytkentämatkoilla. Yhteenvetona voidaan todeta, että suunnitellessasi nopeaa levyjä, taustataso keskittyy suurikokoisten, korkean tiheyden yhteyksien vakauteen, linjakortti korostaa integroidun polun signaalin laatua ja virransyöttötakuu ja optinen moduuli harjoittaa korkean taajuuden suorituskykyä ja lämmön hajoamiskoordinaatiota miniatylisaation rajassa.
