Modernin elektroniikan kehityksessä tuotesuunnittelun fyysiset rajoitteet ovat tulleet yhtä haastaviksi kuin sähkövaatimukset. Insinöörit joutuvat yhä useammin ottamaan käyttöön enemmän toimintoja ahtaisiin tiloihin säilyttäen samalla luotettavuuden dynaamisissa olosuhteissa. Rigid-Flex Board on noussut vastaukseksi tähän haasteeseen, joka yhdistää jäykkien piirilevyjen rakenteellisen vakauden joustavien piirien mukautuvuuden kanssa.HONTECon asettanut itsensä luotetuksi Rigid-Flex Board -ratkaisujen valmistajaksi, joka palvelee korkean teknologian teollisuudenaloja 28 maassa erikoisosaamisellaan korkean sekoituksen, pienen volyymin ja pikakierrosten prototyyppituotannossa.
Rigid-Flex Boardin arvo on enemmän kuin pelkkä tilansäästö. Poistamalla liittimet, kaapelit ja juotosliitokset, jotka perinteisesti yhdistävät erillisiä jäykkiä levyjä, tämä tekniikka parantaa dramaattisesti järjestelmän luotettavuutta ja vähentää kokoonpanoaikaa ja kokonaispainoa. Sovellukset lääketieteellisistä laitteista ja ilmailujärjestelmistä puettavaan teknologiaan ja autoelektroniikkaan ovat yhä enemmän riippuvaisia Rigid-Flex Board -rakenteesta, jotta ne täyttävät suorituskyky- ja kestävyystavoitteensa.
Sijaitsee Shenzhenissä, Guangdongissa,HONTECyhdistää edistyneet valmistusominaisuudet tiukkojen laatustandardien kanssa. Jokaisella valmistetulla Rigid-Flex Boardilla on UL-, SGS- ja ISO9001-sertifikaatit, kun taas yritys ottaa aktiivisesti käyttöön ISO14001- ja TS16949-standardeja täyttääkseen auto- ja teollisuussovellusten vaativat vaatimukset. Logistiikkakumppanuuksilla, joihin kuuluvat UPS, DHL ja maailmanluokan huolitsijat, HONTEC varmistaa, että prototyyppi- ja tuotantotilaukset saapuvat kohteisiin maailmanlaajuisesti tehokkaasti. Jokainen kysely saa vastauksen 24 tunnin kuluessa, mikä kuvastaa sitoutumista reagointikykyyn, jota globaalit suunnittelutiimit arvostavat.
Päätös ottaa käyttöön Rigid-Flex Board perustuu usein useisiin erillisiin etuihin, jotka vaikuttavat suoraan tuotteen luotettavuuteen ja valmistustehokkuuteen. Perinteiset mallit, joissa käytetään liittimiä, kaapeleita ja useita jäykkiä kortteja, tuovat mahdollisia vikakohtia jokaisessa liitännässä. Jokainen liitin edustaa mekaanista liitosta, joka on herkkä tärinävaurioille, korroosiolle ja väsymiselle ajan myötä. Rigid-Flex Board eliminoi nämä vikakohdat kokonaan integroimalla joustavia piirejä, jotka toimivat jäykkien osien välisenä liitäntänä. Tämä yhtenäinen rakenne vähentää kokoonpanotyötä, eliminoi liittimien hankintakustannukset ja poistaa virheellisen kaapelin reitityksen riskin asennuksen aikana. Rigid-Flex Board tarjoaa ylivertaisen mekaanisen luotettavuuden liitinpohjaisiin vaihtoehtoihin verrattuna sovelluksissa, joihin kohdistuu toistuvaa liikettä, taittumista tai tärinää. Lisäksi tilansäästöt voivat olla merkittäviä, koska joustavia osia voidaan taittaa tai taittaa sopimaan epäsäännöllisiin kotelon muotoihin, jolloin suunnittelijat voivat hyödyntää käytettävissä olevaa tilaa tehokkaammin. Painonpudotus on toinen merkittävä etu erityisesti ilmailu- ja kannettavissa lääkinnällisissä laitteissa, joissa jokainen gramma on tärkeä.HONTECtekee yhteistyötä asiakkaiden kanssa arvioidakseen näitä tekijöitä varhaisessa suunnitteluvaiheessa ja varmistaakseen, että päätös Rigid-Flex Boardin käyttämisestä vastaa sekä teknisiä vaatimuksia että tuotantomäärää koskevia näkökohtia.
Siirtymäalue, jossa jäykkä materiaali kohtaa joustavan materiaalin, edustaa kriittisintä aluetta Rigid-Flex Boardin valmistuksessa. HONTEC käyttää erikoistuneita teknisiä ohjausjärjestelmiä varmistaakseen, että nämä alueet säilyttävät sähköisen eheyden ja mekaanisen lujuuden tuotteen koko elinkaaren ajan. Prosessi alkaa tarkalla materiaalin valinnalla, jossa käytetään polyimidipohjaisia joustavia substraatteja, jotka säilyttävät joustavuuden ja tarjoavat erinomaisen lämpöstabiilisuuden. Valmistuksen aikana jäykät osat kootaan käyttämällä standardia FR-4 tai korkean suorituskyvyn laminaatteja, kun taas joustavat osat käsitellään huolellisesti niiden taipuisuuden säilyttämiseksi. Siirtymäalueeseen kiinnitetään erityistä huomiota peitekerroksen levityksen ja juotosmaskiprosessin aikana, mikä varmistaa, että rajapinta pysyy vapaana jännityspitoisuuksista, jotka voivat johtaa johtimen murtumiseen toistuvan taipumisen aikana.HONTECkäyttää hallittua syvyysreititystä ja laserablaatiotekniikoita siirtymärajojen tarkkaan määrittämiseen. Rigid-Flex Board -malleissa, jotka vaativat toistuvaa dynaamista taipumista, suunnittelutiimi arvioi taivutussäteen, taivutussyklivaatimukset ja materiaalin valinnan kestävyyden optimoimiseksi. Valmistuksen jälkeinen testaus sisältää joustosyklin testauksen dynaamisille sovelluksille ja lämpörasitustestauksen sen varmistamiseksi, että siirtymävyöhykkeet säilyttävät sähköisen jatkuvuuden lämpötilan vaihteluiden välillä. Tämä kattava lähestymistapa varmistaa, että Rigid-Flex Board toimii luotettavasti sille tarkoitetussa sovellusympäristössä.
Rigid-Flex Boardin suunnittelu sovelluksiin, joihin liittyy toistuvaa taivutusta tai liikettä, vaatii huolellista huomiota useisiin tekijöihin, jotka eroavat staattisista sovelluksista.HONTECinsinööritiimi korostaa taivutussädettä ensisijaisena näkökohtana - taivutussäteen suhde joustavan piirin paksuuteen vaikuttaa suoraan kuparijälkien käyttöikään dynaamisissa olosuhteissa. Yleisenä ohjeena on säilyttää vähintään kymmenen kertaa joustavan piirin paksuus dynaamisissa sovelluksissa vähintään kymmenen kertaa joustavan piirin paksuus, vaikka erityisvaatimukset riippuvat odotettavissa olevien taipuisuuksien määrästä. Jäljen reititys joustavien osien sisällä vaatii porrastettua johtimien sijoittelua sen sijaan, että jälkiä pinottaisiin suoraan päällekkäin, mikä luo jännityspisteitä taivutuksen aikana. Pinnoitteen paksuuteen siirtymävyöhykkeillä kiinnitetään erityistä huomiota, koska tämä alue kokee keskittyneen mekaanisen rasituksen. HONTEC neuvoo asiakkaita välttämään läpivientien, komponenttien tai läpimenevien reikien sijoittamista joustoalueille, koska nämä ominaisuudet luovat paikallisia jännityspisteitä, jotka voivat johtaa epäonnistumiseen. Suojauskerrokset on tarvittaessa suunniteltava ristikkäisillä kuvioilla umpikuparin sijaan joustavuuden säilyttämiseksi. Odotettavissa olevien joustosyklien määrä – olipa kyseessä sitten tuhansia kuluttajatuote tai miljoonia teollisuuslaitteita varten – kertoo materiaalin valintaa ja suunnittelua koskevia sääntöjä. Ottamalla nämä näkökohdat huomioon suunnitteluvaiheessa HONTEC auttaa asiakkaita saavuttamaan Rigid-Flex Board -ratkaisuja, jotka täyttävät sekä sähköiset suorituskykyvaatimukset että mekaaniset kestävyysvaatimukset.
Rigid-Flex Boardin onnistunut käyttöönotto edellyttää yhteistyötä, joka ulottuu normaalia piirilevyvalmistusta pidemmälle.HONTECtarjoaa suunnittelutukea, joka alkaa suunnittelusta valmistettavuusarviointia varten, ja auttaa asiakkaita optimoimaan kerrosten pinoamisen, siirtymäalueiden geometriat ja materiaalivalinnat ennen valmistuksen aloittamista. Tämä ennakoiva lähestymistapa vähentää kehityssyklejä ja estää kalliita uudelleensuunnitteluja.
Tuotantokapasiteetti osoitteessaHONTECkattaa laajan valikoiman Rigid-Flex Board -kokoonpanoja yksinkertaisista kaksikerroksisista joustavista malleista jäykillä jäykisteillä monimutkaisiin monikerroksisiin rakenteisiin, jotka sisältävät sokeita läpivientejä, upotettuja läpivientejä ja useita jäykkiä osia. Materiaalivaihtoehtoja ovat tavalliset polyimidijoustavat substraatit, pienihäviöiset materiaalit korkeataajuuksisiin joustaviin osioihin ja edistykselliset liimattomat laminaatit sovelluksiin, jotka vaativat erinomaista lämpöstabiilisuutta.
Pintakäsittelyn valinnassa Rigid-Flex Board -sovelluksiin otetaan huomioon sekä juotettavuus että joustavuuden kestävyys, ja vaihtoehtoja ovat upotuskulta tasaisille pinnoille, joihin mahtuu hienojakoisia komponentteja, ja ENIG sovelluksiin, jotka edellyttävät lankaliitosyhteensopivuutta.HONTECylläpitää tiukkaa prosessivalvontaa joustavaa materiaalinkäsittelyä varten, mukaan lukien valvotut kosteusympäristöt valmistuksen aikana estääkseen kosteuden imeytymisen, joka voi vaikuttaa laminoinnin laatuun.
Suunnittelutiimeille, jotka etsivät valmistuskumppania, joka pystyy toimittamaan luotettavia Rigid-Flex Board -ratkaisuja prototyypistä tuotantoon,HONTECtarjoaa teknistä asiantuntemusta, reagoivaa viestintää ja todistettuja laatujärjestelmiä. Kansainvälisten sertifikaattien, edistyneiden valmistusominaisuuksien ja asiakaslähtöisen lähestymistavan yhdistelmä varmistaa, että jokainen projekti saa onnistuneen tuotekehityksen edellyttämän huomion.
ELIC Rigid-Flex PCB on liitäntäreikätekniikka missä tahansa kerroksessa. Tämä tekniikka on Matsushita Electric Componentin patentoima Japanissa. Se on valmistettu DuPontin "poly aramid" -tuotteen lämpökiinnitysmateriaalista, joka on kyllästetty korkealaatuisella epoksihartsilla ja kalvolla. Sitten se on valmistettu laserreiän muodostamisesta ja kuparipastasta, ja kuparilevyä ja lankaa puristetaan molemmilta puolilta johtavan ja toisiinsa yhdistetyn kaksipuolisen levyn muodostamiseksi. Koska tässä tekniikassa ei ole galvanoitua kuparikerrosta, johdin on valmistettu vain kuparikalvosta ja johtimen paksuus on sama, mikä edistää hienompien johtimien muodostumista.
R-f775 FPC on joustava piirilevy, joka on valmistettu songdianin kehittämästä joustavasta materiaalista r-f775. Sillä on vakaa suorituskyky, hyvä joustavuus ja kohtuullinen hinta
EM-528K-piirilevy on eräänlainen komposiittilevy, joka yhdistää jäykän PCB: n (RPC) ja joustavat PCB: t (FPC) reikien läpi. FPC: n joustavuuden vuoksi se voi sallia stereoskooppisen johdotuksen elektronisissa laitteissa, mikä on kätevä 3D -suunnittelulle. Tällä hetkellä jäykän joustavan piirilevyn kysyntä kasvaa nopeasti globaaleilla markkinoilla, etenkin Aasiassa. Tässä artikkelissa on yhteenveto jäykän joustavan piirilevytekniikan, ominaisuuksien ja tuotantoprosessin kehityssuuntauksista ja markkinatrendistä

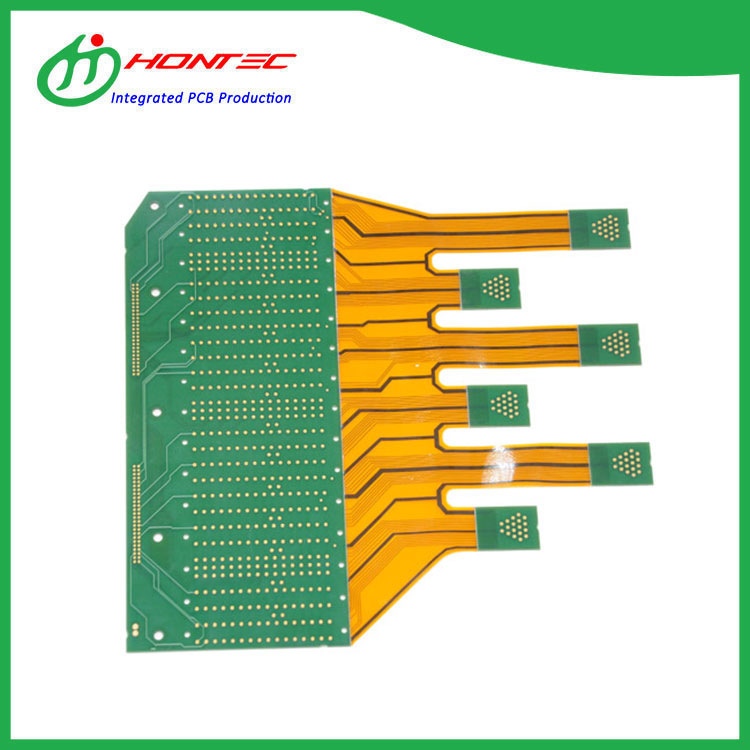

Koska R-5795-piirilevy-mallia käytetään laajasti monilla teollisuusalueilla, jotta varmistetaan korkea ensimmäistä kertaa onnistumisaste, on erittäin tärkeää oppia jäykän joustavan suunnittelun termit, vaatimukset, prosessit ja parhaat käytännöt. TU-768-jäykkä-flex-piirilevy voidaan nähdä nimestä, että jäykkä joustava yhdistelmäpiiri koostuu jäykästä levystä ja joustavasta korttitekniikasta. Tämä muotoilu on yhdistää monikerroksinen FPC yhteen tai useampaan jäykäyn lautaan sisäisesti ja / tai ulkoisesti.
AP8545R -piirilevy viittaa pehmeän levyn ja kovan levyn yhdistelmään. Se on piirilevy, joka on muodostettu yhdistämällä ohut joustava pohjakerros jäykän pohjakerroksen kanssa ja laminoimalla sitten yhdeksi komponenttiin. Sillä on taivutuksen ja taittamisen ominaisuudet. Eri materiaalien ja useiden valmistusvaiheiden sekakäytön vuoksi jäykän joustavan piirilevyn käsittelyaika on pidempi ja tuotantokustannukset ovat korkeammat.
Sähköisen kuluttajan piirilevykestävyydessä R-F775-piirilevyn käyttö ei vain maksimoi tilankäyttöä ja minimoi painon, vaan myös parantaa huomattavasti luotettavuutta, mikä eliminoi monet vaatimukset hitsatuille liitoksille ja haavoittuville johdoille, jotka ovat alttiita liitäntäongelmille. Jäykällä Flex-piirilevyllä on myös suuri iskunkestävyys ja se voi selviytyä korkeassa rasituksessa.
