Modernia elektroniikkaa suunniteltaessa yksi jatkuva haaste pitää monet insinöörit hereillä öisin. Kuinka varmistamme, että signaalit kulkevat siististi ja luotettavasti uskomattoman suurilla nopeuksilla? Tämä kysymys on erittäin suorituskykyisten sovellusten, kuten 5G-infrastruktuurin, edistyneen tutkan ja satelliittiviestinnän, ytimessä. Tämän haasteen ratkaisemisen ytimessä onHigh Frequency Board. kloHONTEC, olemme erikoistuneet näiden kriittisten komponenttien valmistukseen ja muuttamaan teoreettiset suunnitteluperiaatteet konkreettisiksi, erittäin luotettaviksi tuotteiksi, jotka täyttävät nykypäivän tekniikan tiukat vaatimukset.
Mitkä ovat signaalihäviön minimoinnin perusperiaatteet?

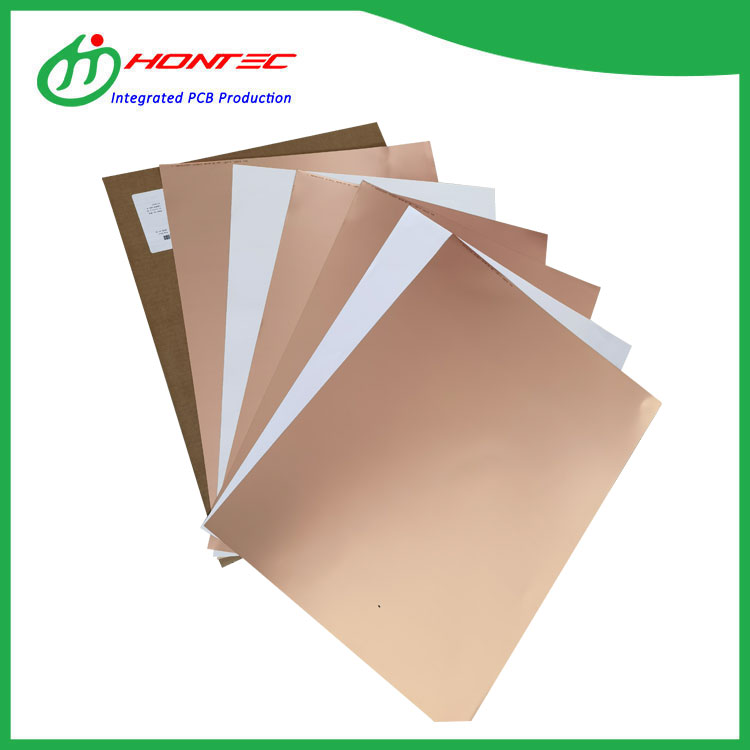

Signaalin häviämisen torjumiseksi meidän on ensin ymmärrettävä, mikä sen aiheuttaa. AHigh Frequency Boardei ole vain tavallinen piirilevy. Sen suunnittelu hallitsee huolellisesti useita keskeisiä tekijöitä. Dielektrisyysvakion (Dk) johdonmukaisuus on ensiarvoisen tärkeää, koska vaihtelut voivat vääristää signaaleja. Yhtä kriittinen on dissipaatiokerroin (Df), joka määrittää, kuinka paljon signaalienergiaa menetetään lämpönä substraattimateriaalin sisällä. kloHONTEC, suunnittelufilosofiamme alkaa materiaalin valinnasta. Teemme yhteistyötä johtavien laminaattitoimittajien kanssa käyttääksemme substraatteja, joilla on erittäin matalat ja vakaat Dk/Df-arvot, mikä varmistaa ennustettavan signaalin käyttäytymisen levyn alusta alkaen.
Miten ohjattu impedanssi ja tarkkuusreititys vaikuttavat?
Kun oikea materiaali on valittu, tarkkuus ottaa vallan. Kuinka voimme säilyttää signaalin eheyden koko jäljityspolulla? Vastaus piilee ohjatussa impedanssireitityksessä ja hienostuneessa pinosuunnittelussa. Suunnittelutiimimme käyttää kehittynyttä simulointiohjelmistoa PCB-pinon mallintamiseen ennen valmistuksen aloittamista. Tämän avulla voimme määrittää tarkat juovan leveydet ja välit tavoiteimpedanssin saavuttamiseksi, tyypillisesti 50 tai 100 ohmia, minimoiden heijastukset. aHigh Frequency Board, tästä tarkkuudesta ei voida neuvotella. Takaamme tiukat impedanssitoleranssit, usein jopa ±5 %, jotta mallisi toimii simuloidulla tavalla.
Tuotteen erityisominaisuudet Sähkömagneettisten häiriöiden torjunta
Häiriöt, sekä lähetetyt että vastaanotetut, voivat lamauttaa herkän piirin. Joten, miten hyvin suunniteltuHigh Frequency Boardsuoja tätä vastaan. Lähestymistapamme integroi useita strategioita suoraan levyjen valmistukseen:
Kehittyneet maadoitusjärjestelmät:Hyödynnetään monipistemaadoitusta ja erityisiä maatasoja puhtaan referenssin ja suojan aikaansaamiseksi.
Suojauskanavat:Porrastettujen "ompeleiden" toteuttaminen kriittisten jälkien ympärillä Faradayn häkkien luomiseksi.
Pintakäsittely:Tarjoaa vaihtoehtoja, kuten sähkötöntä nikkeliä, sähkötöntä palladium-immersion kultaa (ENEPIG), joka takaa erinomaisen pinnanjohtavuuden ja signaalin eheyden korkeilla taajuuksilla.
Havainnollistaaksesi spesifikaatioita, jotka herättävät nämä periaatteet henkiin, harkitse standardin parametrejaHONTECkorkeataajuinen tarjonta:
| Parametriluokka | Tyypillinen määritys | Hyöty |
|---|---|---|
| Ydinmateriaali | Rogers RO4350B, Taconic TLY | Pienihäviö, vakaa Dk tasaisen suorituskyvyn takaamiseksi |
| Impedanssitoleranssi | ±5 % tai parempi | Vähentää signaalin heijastusta ja varmistaa eheyden |
| Vähimmäisjälki/tila | 3/3 milj | Mahdollistaa tiheän, nopean reitityksen |
| Pintakäsittely | ENEPIG, Immersion hopea | Erinomainen signaali-ihotehoste |
| Pinnoitettu reikätoleranssi | ±2 milj | Varmistaa luotettavan liitäntöjen ja suojauksen kautta |
Miksi yhteistyö asiantuntijavalmistajan kanssa on ratkaisevan tärkeää?
Luotettavan suunnittelunHigh Frequency Boardylittää tarkistuslistan noudattamisen. Se vaatii syvällistä materiaalituntemusta, tarkkaa valmistusta ja tiukkaa testausta. Tässä onHONTECetu tulee selväksi. Asiantuntemuksemme muuttaa monimutkaiset suunnitelmat valmistettaviksi, korkeatuottoisiksi tuotteiksi. Emme vain toimita levyjä; meistä tulee suunnittelutiimisi jatke, joka tarjoaa Design for Manufacturability (DFM) -palautetta ongelmien ehkäisemiseksi. Huippuluokan laitteillamme ja kontrolloidulla prosessiympäristöllämme varmistamme kaikenHigh Frequency Boardjoka lähtee laitoksestamme, täyttää korkeimmat laatu- ja suorituskykyvaatimukset.
Oletko valmis eliminoimaan signaalihäviön ja häiriöt seuraavasta nopeasta suunnittelustasi? Tee yhteistyötä tiimin kanssa, joka ymmärtää kriittiset vivahteet. AnnaHONTECtarjoavat luotettavan ja tehokkaan perustan, jonka innovaatiosi ansaitsee.Ota yhteyttätänään projektivaatimustesi kanssa, ja keskustellaan siitä, kuinka voimme herättää haastavimmat suurtaajuussovelluksesi henkiin.
