Yhteenveto: Raskaat kuparipiirilevytovat välttämättömiä suuritehoisille ja erittäin luotettaville sovelluksille. Tässä artikkelissa tarkastellaan niiden etuja, suunnittelunäkökohtia, valmistusprosesseja ja käytännön sovelluksia, jotka auttavat insinöörejä ja yrityksiä optimoimaan elektroniikan suorituskyvyn ja vähentämään vikoja.
Sisällysluettelo

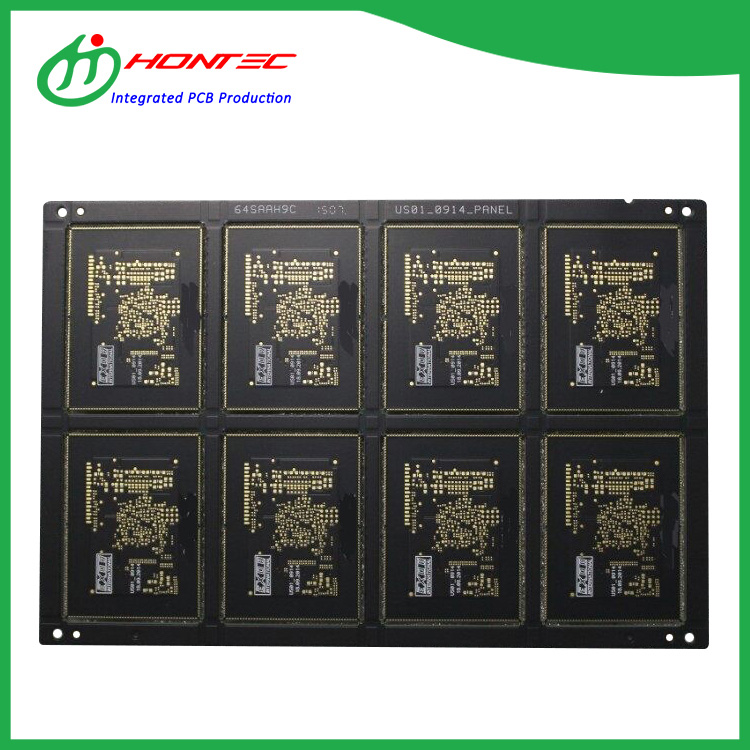

Mikä on Heavy Copper PCB?
Raskaat kupariset piirilevyt ovat painettuja piirilevyjä, joiden kuparin paksuus ylittää standarditason, tyypillisesti 3 unssia/ft² (105 μm) tai enemmän. Ne kestävät suurempia virtoja, haihduttavat lämpöä tehokkaasti ja ovat välttämättömiä teollisuuden tehoelektroniikassa, autoelektroniikassa ja suurvirtapiireissä.
Tavallisiin piirilevyihin verrattuna raskaat kupariset piirilevyt tarjoavat:
- Parannettu virransiirtokapasiteetti
- Parannettu lämmönhallinta
- Lisääntynyt mekaaninen lujuus
- Pidempi käyttöikä vaativissa olosuhteissa
Heavy Copper PCB:n edut
| Ominaisuus | Hyöty |
|---|---|
| Suuri virtakapasiteetti | Tukee suurempaa ampeeria ilman liiallista kuumennusta. |
| Erinomainen lämmönpoisto | Vähentää lämpörasituksen aiheuttaman komponentin vian riskiä. |
| Mekaaninen lujuus | Kestää vääntymistä ja muodonmuutoksia käytön aikana. |
| Kestävyys | Pidentää piirilevyjen käyttöikää ankarissa teollisuusympäristöissä. |
Nämä edut tekevät raskaasta kuparisista piirilevyistä välttämättömiä aloilla, joilla luotettavuudesta ja suorituskyvystä ei voida neuvotella.
Raskaiden kuparipiirilevyjen suunnitteluun liittyviä näkökohtia
Raskaiden kuparisten piirilevyjen suunnittelu vaatii huolellista huomiota suorituskykyyn ja valmistettavuuteen vaikuttaviin tekijöihin:
- Jäljen leveys ja paksuus:Varmista, että jäljet käsittelevät vaaditun virran ilman ylikuumenemista.
- Lämmönhallinta:Käytä lämpöläpivientejä, tasoja ja jäähdytyslevyjä lämmön tehokkaaseen hajauttamiseen.
- Materiaalin valinta:Valitse alustat, kuten FR-4-, polyimidi- tai metalliydinlevyt lämpö- ja mekaanisten tarpeiden mukaan.
- Pintaustekniikat:Elektrodipinnoitettu kupari varmistaa tasaisen paksuuden ja luotettavuuden.
- Panelointi:Optimoi tuotannon tuotto ja vähennä jätettä.
Raskas kuparipiirilevyjen valmistusprosessi
Raskaiden kuparisten PCB-levyjen tuotanto sisältää useita kriittisiä vaiheita:
- Pohjamateriaalin valmistus:Laadukkaiden substraattien ja esisidosten kuparikalvojen valinta.
- Laminointi:Kuparikerrosten ja prepreg-puristus korkeassa lämmössä ja paineessa.
- Kuviointi:Fotolitografian käyttäminen piiripolkujen määrittämiseen.
- Etsaus:Ylimääräisen kuparin poistaminen haluttujen jälkien jättämiseksi.
- Galvanointi:Lisäkuparin rakentaminen suurvirtajälkiä varten.
- Pinnan viimeistely:HASL-, ENIG- tai muiden viimeistelyaineiden levittäminen juotettavuuden varmistamiseksi.
- Testaus:Sähkö-, lämpö- ja mekaaniset testaukset suoritusstandardien varmistamiseksi.
Raskaskuparisten piirilevyjen sovellukset
Raskaita kuparisia piirilevyjä käytetään laajalti teollisuudessa, joilla kestävyys ja suuritehoinen käsittely ovat kriittisiä:
- Teollisuuden virtalähteet ja invertterit
- Sähköautot ja latauspisteet
- Tietoliikenne ja 5G-infrastruktuuri
- Lääketieteellinen kuvantaminen ja suuritehoiset diagnostiset laitteet
- Suurivirtaiset LED-valaistusjärjestelmät
Huoltovinkkejä raskaalle kupariselle piirilevylle
Oikea hoito takaa pitkän käyttöiän ja luotettavan toiminnan:
- Säännöllinen silmämääräinen tarkastus korroosion, delaminoitumisen tai ylikuumenemisen varalta.
- Tarkista juotosliitokset halkeamien varalta ja vahvista tarvittaessa.
- Puhdista hankaamattomilla, antistaattisilla liuoksilla.
- Varmista oikea lämmönhallinta käytön aikana.
- Noudata valmistajan ohjeita sähköisten kuormitusrajojen osalta.
Usein kysytyt kysymykset
- Q1: Voivatko raskaat kupariset piirilevyt kestää erittäin suuria virtoja?
- Kyllä, asianmukaisella jälkisuunnittelulla ja kuparin paksuudella ne voivat käsitellä yli 100 A virtoja sovelluksesta riippuen.
- Q2: Kuinka paksu kuparikerros voi olla?
- Tyypilliset raskaat kupariset PCB:t vaihtelevat 105 μm:stä 10 oz:iin (350 μm) kerrosta kohti.
- Q3: Ovatko raskaat kupariset piirilevyt kalliimpia?
- Ne ovat yleensä kalliimpia kuin tavalliset piirilevyt lisämateriaalien ja valmistuksen monimutkaisuuden vuoksi, mutta niiden suorituskyky ja pitkäikäisyys oikeuttavat investoinnin.
- Q4: Mitkä teollisuudenalat hyötyvät eniten raskaista kuparisista piirilevyistä?
- Alat, kuten autoteollisuus, teollisuusvoima, ilmailu, lääketieteelliset laitteet ja televiestintä, hyötyvät merkittävästi korkeasta virta- ja lämpösuorituskyvystään.
